Альтернативная энергия, часть 3

26 декабря 2011 г. Roft Просмотров: 25088 RSS 5
Способы выжить

Теперь в плане обеспечения себя энергией обратим взор на механический генераторы с приводом от самого распространенного на земле двигателя - это люди.

Из многих исследований известно, что один человек может совершат достаточно продолжительное время работу в 100 Ватт, а 250 Ватт только несколько минут. Вот и представьте запасы энергии, которые можно превратить в электричество достаточно простыми способами.

Начнем с мощных заводских устройств и постепенно перейдем к маломощным самодельным генераторам.



Данный генератор выпускает америкосовская военная промышленность.

Характеристики:

Ручной генератор с треногой и сидушкой.

Скорость 50-70 об/мин

Выходные напряжения:

10.5В, 5А

17.5В, 2А

17.5В, 1А

Макс. мощность 55 Ватт.

Вес - 8кг.

У буржуинов стоит 400$ примерно.

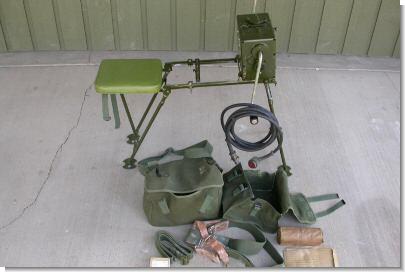

mex58.jpgЕще один вариант замеченный на мерикосовском ebay за 80 бакинских. Известно, что он умеет выдавать 430V при 130mA и 6.3V при 2A. Складывается в компактный рюкзачок и переносится на спине. По характеристикам довольно неплох. Производится китаёзами для своей армии. Видно там их пиздят и продают америкосам smile Китайцы вообще в плане разработок молодцы. Если есть спрос - будут производить. Хоть за копейку, но удовлетворят потребности рынка. Хотя мы не будем рассматривать фонарики с тремя светодиодами и ручкой подзарядки - мощности не те.

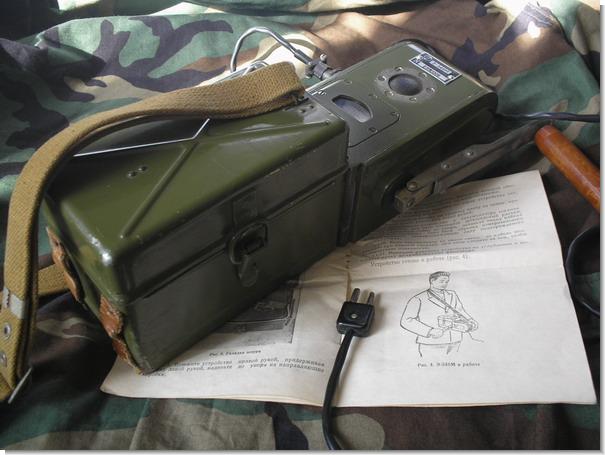

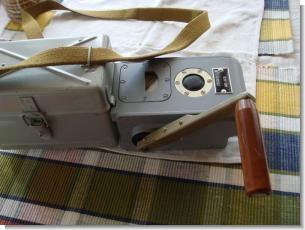

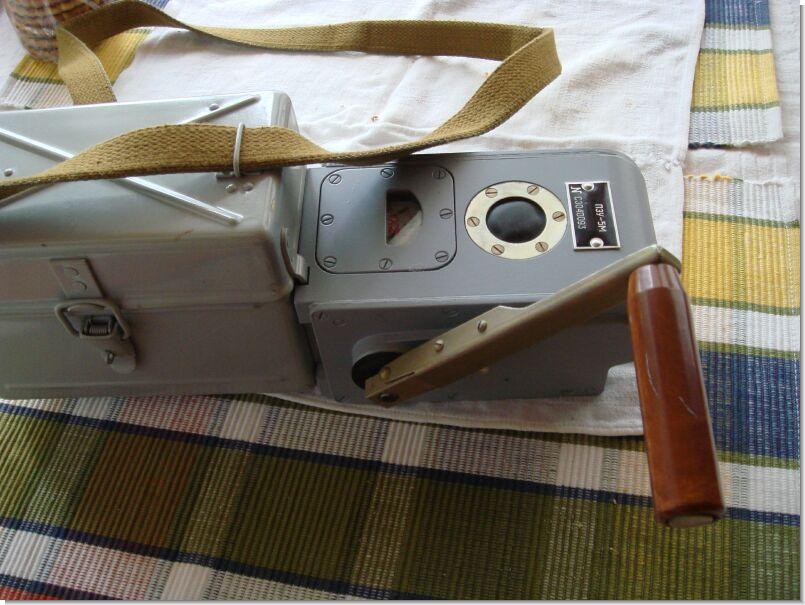

mex240.jpgТеперь про советские ручные генераторы ПЗУ-5М и Э-348М , выпускаемые для наших армейских радиостанций.

Параметры Э-348М таковы:

Мощность 10-30 Ватт.

8-10В, 1-3А

Из отзывов известно, что при токе заряда около 1А - крутить его не напряжно.

При токе 0.55А нужно делать 30 об/мин.

Вариант под названием ПЗУ-5М рассчитан на 12В аккумулятор, т.е. напряжение около 15-18В.

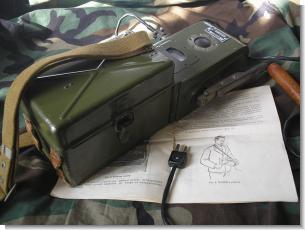

Генератор пристегивается на ластохвост кожуха, а сам кожух цепляется на ремень бойца и вперед, отрабатывать обед бесперебойной связью. Круглая черная хреновина над вольтметром-амперметром - это кнопка в герметичном исполнении для замера напряжения. Сейчас достать такой генератор можно или у вояк или на различных аукционах по цене от 50 до 300 зеленых в зависимости от состояния, что дороговато, зато на века.

Еще нашей доблестной промышленностью налажен выпуск вот таких ручных генераторов:

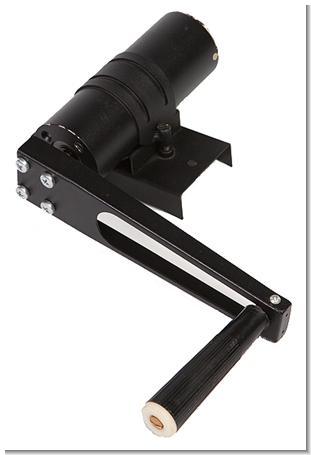

Название ЭГРП-1 и ЭГРП-2

Характеристики:

Генератор постоянного тока

Редукция 104:1

Максимальная выходная мощность 25 Вт для ЭГРП-1 и 250Вт - ЭГРП-2

Пиковый КПД 65 %

Выходное напряжение 12,5 В

Габариты ЭГРП-1 120х130х90 мм, вес 1 кг

Габариты ЭГРП-2 230х170х170 мм, вес 2,5 кг

Про цену информации не много, известно лишь, что за ЭГРП-2 просит производитель 17000р. Этот генератор разрабатывался для подзарядки АКБ портативных радиостанций серии «Гранит» в условиях отсутствия источников электроэнергии и для обеспечения аварийного сеанса радиосвязи. Для полного заряда накопителя необходимо 20 мин. ЭГРП-2. На корпусе установлен индикатор заряда аккумулятора.

Теперь перейдем к самоделкам, надеюсь пояснений особых не требуется smile

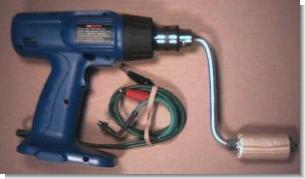

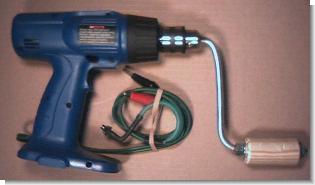

Самый простой вариант ручного генератора для подзарядки аккумуляторов. Сразу имеем регулируемую механическую защиту-трещётку от чрезмерных усилий, две скорости редуктора для большого напряжения или большого тока.

mex05n.jpgПодобрать шуруповерт можно как для 6В батареи, так и для 12В. Для 12В напряжение шуруповерта должно быть не меньше 18В, а лучше 24В, что редкость. Зато ток можно выдавить в районе 1-3А свободно - шуруповерт, это достаточно мощный инструмент с хорошими обмотками. Перед использованием необходимо удалить внутри шуруповерта плату с электронным регулятором оборотов и поставить диодный мостик на выходе с электролитом побольше - это даст возможность крутить в любую сторону и более полно использовать выработанную энергию. Остается зажать штатным патроном самодельную ручку из прутка и вперед к победам над собой. К шуруповерту можно приделать лопасти - будет импровизированный ветрогенератор, так же можно придумать много других генерирующих конструкций из простого шуруповерта..

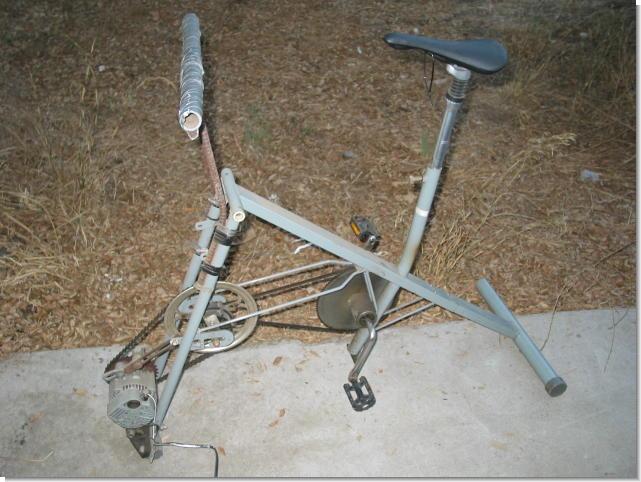

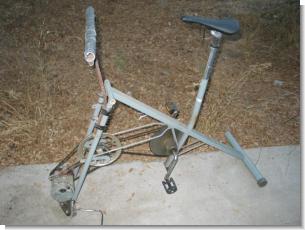

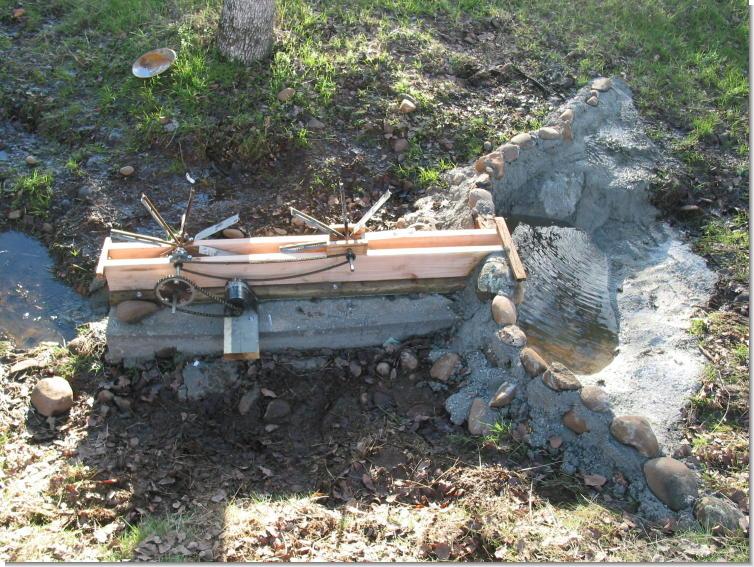

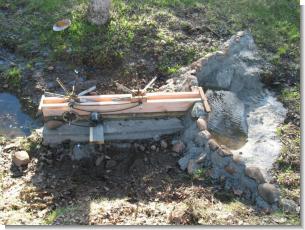

А это уже ближе к миниГЭС, но о них поговорим потом. А может кто из читателей предложит статью со своими соображениями.
